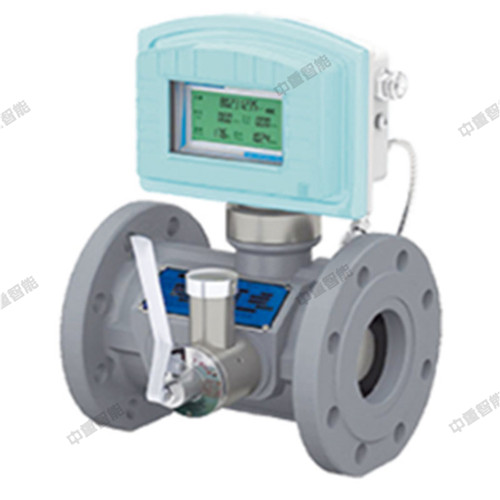

旋進旋渦智能流量計是集流量、溫度、壓力檢測功能于一體，能進行溫度，壓力自動跟蹤補償運算并直接顯示標準狀態的新-代流量計, 該儀表采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便，是石油、化工、電力、冶金等行業天然氣、一般性氣體計量的理想儀表。

工作原理

沿著軸向流動的流體在旋渦發生體螺旋形葉片的作用下，被強制圍繞發生體中心線進行旋轉運動，在旋渦發生體中心產生旋渦流，旋渦流在文丘利管中進行旋進式二次旋轉，此時旋渦流的旋轉頻率與介質流速成正比并為線性。兩個壓電傳感器檢測的電荷信號同時經前置放大器放大、濾波、整形、比較后變成兩路頻率與流速成正比的脈沖信號，積算儀中的處理電路對兩路的脈沖信號進行相位比較和判別，剔除干擾信號,最后將正常的流量信號送積算儀進行流量計算。

主要技術指標

被測介質 氣體、蒸汽、一般液體

口徑  15-250

公稱壓力 1.6-4.2MPa (4.2MPa以上協議訂貨)

介質溫度 -20°C~250°C

環境溫度 -40C~55C

量程比與 1:5   1:10   1:20

溫度關系1%  2%  3%

補償形式 溫度補償、壓力補償(氣體計量)

直管段要求 前5D后1D

重復性 0.01 % ~0.008%
