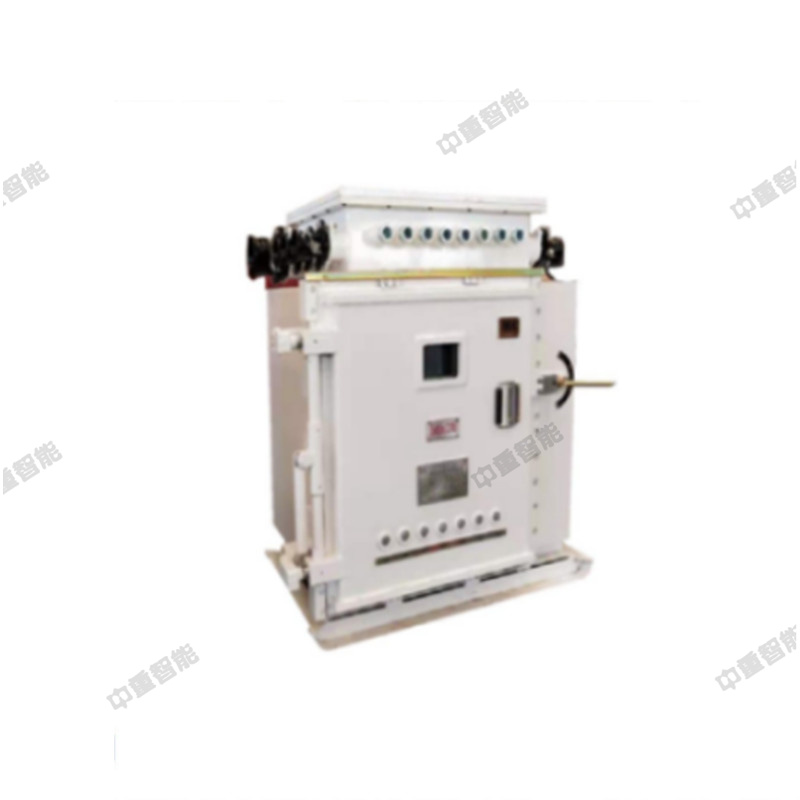

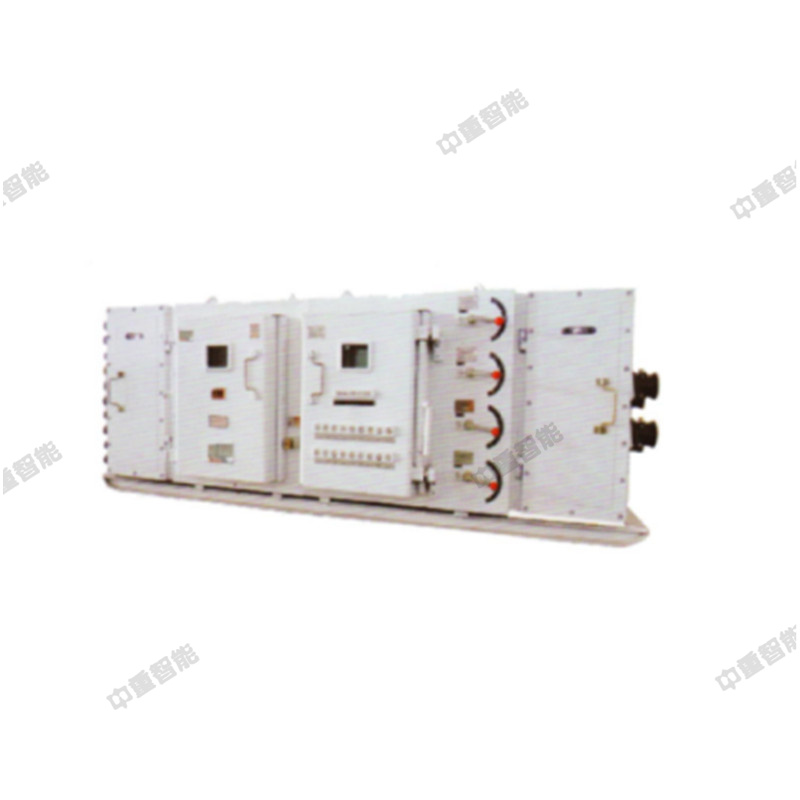

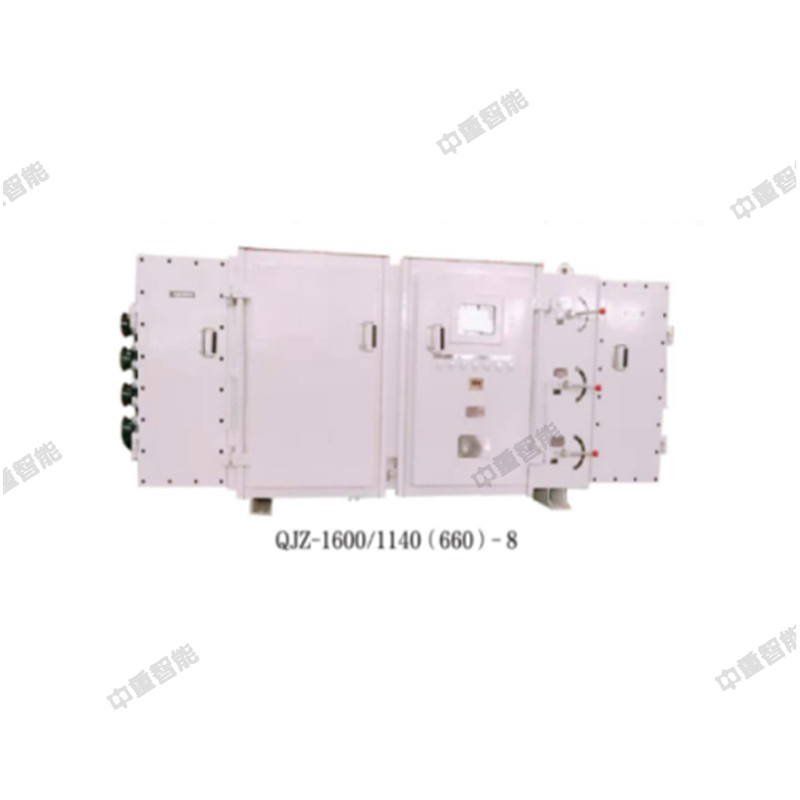

礦用隔爆兼本質安全型永磁真空組合饋電開關

適用范圍

適用于爆炸性環境的煤礦井下，在交流50Hz,額定電壓1140V，660V,總電流值2000A以下三相中性點不接地的線路中。可用于中央變電所，采區變電站，集中配電間等場所，作為配電系統的后備保護開關和大容量電機的不頻繁啟動控制使用。同時提供127V照明信號電源。

功能與特點

●本開關的總開關斷路器和支路開關斷路器均為各自獨立的隔爆腔體，各個本體均采用一-體式電動抽屜模塊結構，主觸頭采用插接式連接，集成化成度高、體積小、使用方便;

●雙屏雙待:配置10.4英寸真彩寬屏實時顯示三相電流、系統電壓、運動狀態、絕緣狀態、故障類型等信息，另配置4x8的漢顯屏，可實時查詢任意回路的所有信息和參數設置，真正實現雙屏雙待，做到工作顯示的互備功能;

●控制保護系統采用先進的微處理器或PLC控制(可選) ,具有過載、短路、斷相、相不平衡、漏電閉鎖、過欠壓、漏電、選擇性漏電、風電閉鎖、瓦電閉鎖等功能，線路出現故障時能自動快速的跳閘切斷故障支路，并顯示故障參數，實施故障閉鎖，只有解除故障并人工復位后才能重新合閘送電;

●真空斷路器采用一體式抽屜模塊結構，抽屜模塊由驅動部分、采樣部分、控制部分等組成，集成化程度高、體積小，并且各個模塊可以互換，方便井下維修使用;

●出線腔相互獨力，保證各支路檢修互不影響;

●本裝置的總開關和各分支開關可自動組成選擇性漏電保護系統;

●當主回路連線與設置的總分開關模式和分開關模式不符時，則提示模式故障禁止合閘;

●可選擇RS485接口和以太網接口，具有遙測，遙控，遙墻。遙信功能。
