礦用音頻電穿透儀

礦用音頻電穿透儀產品介紹：

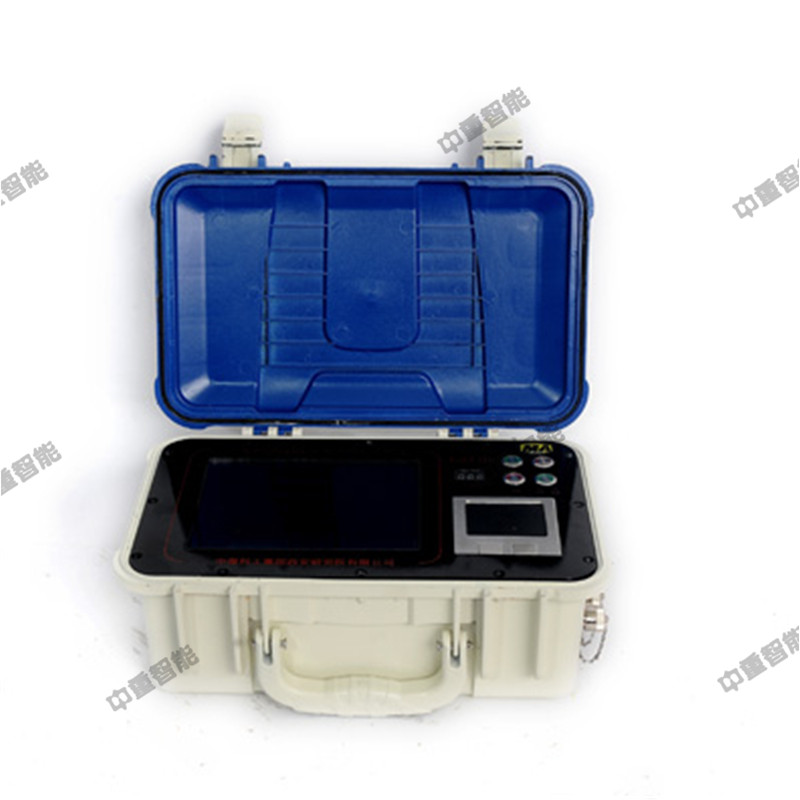

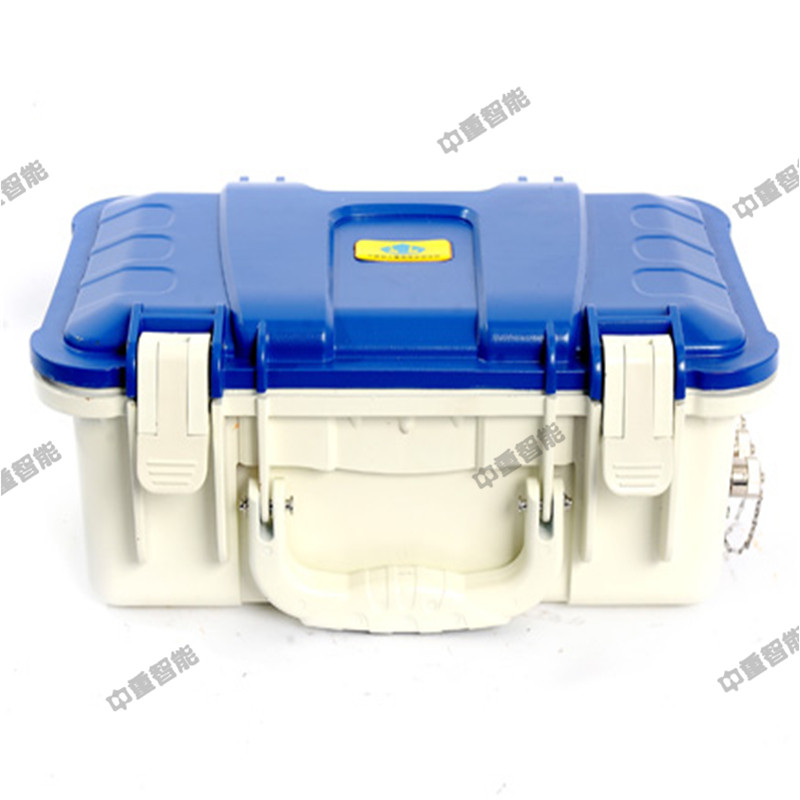

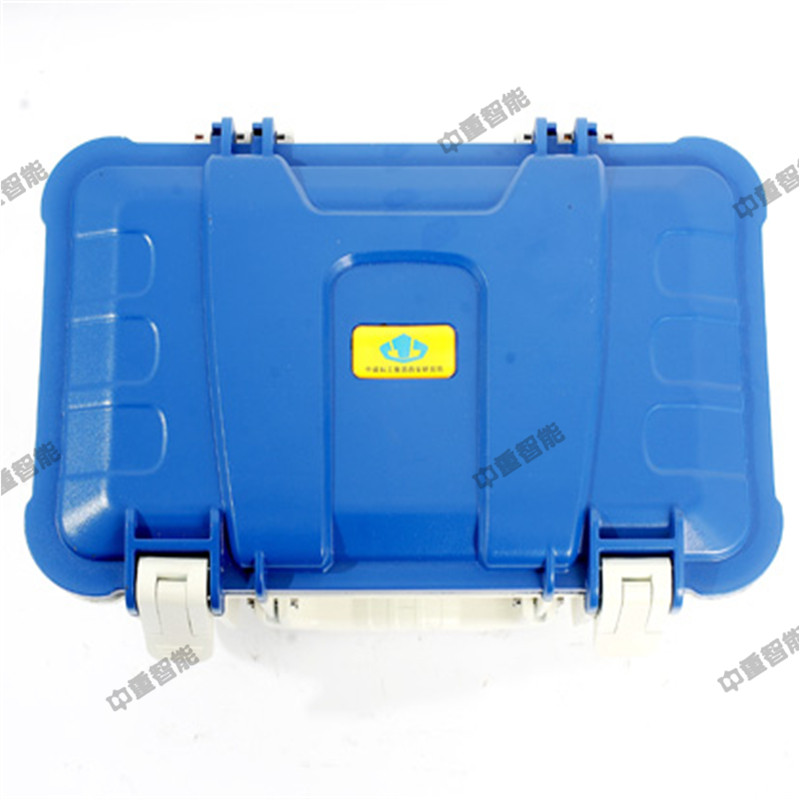

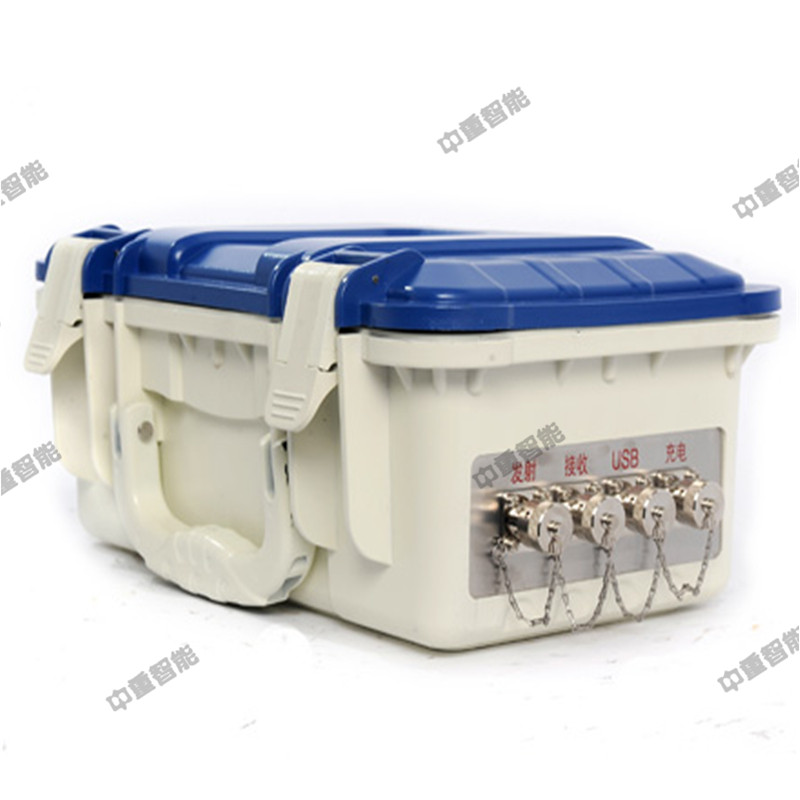

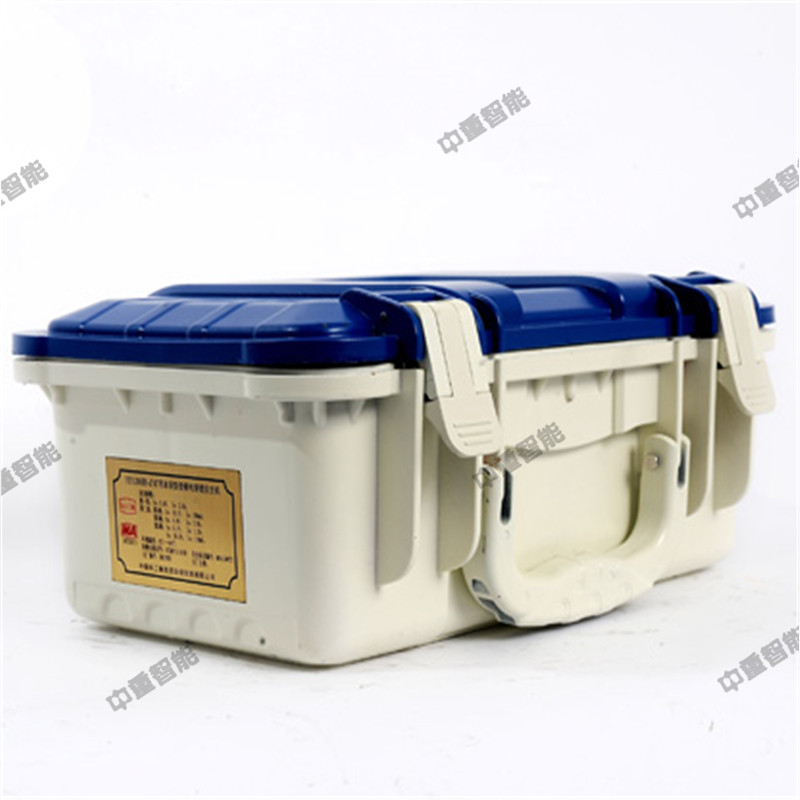

YT120(B)礦用音頻電穿透儀通過在回采工作面建立全空間低頻電場，結合礦井地質條件，推斷出工作面頂?shù)装逡欢ㄉ疃确秶鷥?nèi)含水地質體的空間連通形態、相對富水區域的分布范圍，為防治水設計和作業提供可靠依據。

該儀器為收發一體機，采用礦用本質安全性防爆設計，體積小、易攜帶、易操作、施工方便、性能穩定可靠，探測成果易解釋。

配套軟件具有數據處理和成圖功能，通過數據處理形成視電導率剖面。

礦用音頻電穿透儀產品用途：

?適用于對200m—400m 采長的回采工作面進行探測

?采煤工作面底板下100 米范圍內的富水區域探測

?平面分布范圍、富水體深度

?工作面頂板上方100 米范圍內的富水區域探測

?工作面內含水老窖、陷落柱平面分布探測

?注漿效果檢測

礦用音頻電穿透儀產品參數：

?基本配置

   顯示屏                    8英寸彩色液晶顯示屏

   硬盤                      8 GB

   鼠標                      觸摸平板鼠標

   工作時間                  ≥6h

?發射參數

    發射信號                 雙極性對稱方波

    發射頻率                 15Hz、30Hz、60Hz、120Hz

    最大發射電流             75mA

最大發射電壓             100 V

?接收參數

    接收信號                 正弦信號

    輸入電壓范圍             0～35mV

重復測量誤差             不大于0.5 %（輸入峰峰值100mV、122Hz正弦波）
