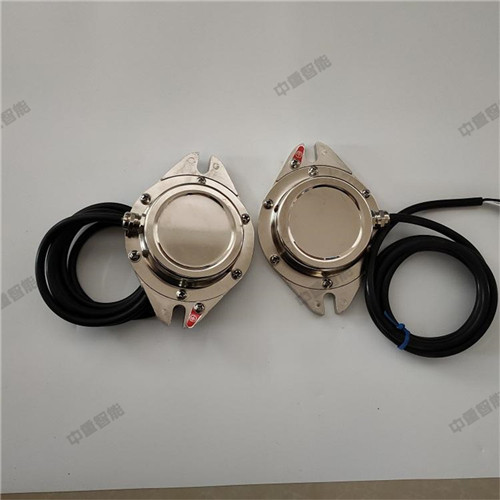

磁性接近開關

磁性接近開關用于檢測固定在被測物體上的永磁體，感知位置接近情況。當被測永磁體或物體接近到開啟要求距離（可定），輸出開關信號或者指示燈亮，由于采用非接觸式檢測，具有高速、長壽，高可靠性；在潮濕腐蝕性環境中，或有可燃（爆）氣體中，都能穩定工作的特征.

本磁性開關是利用位移傳感器對接近物體的敏感性從而達到控制開關通或斷的目的接近開關。采用磁感應原理,從根本上解決了來自任何電場干擾造成的影響

該系列開關動作距離大,抗干擾性強,密封性能好,磁力穩定可靠,工作特性為半球形,具有安裝方便,使用壽命長,能在溫度大,溫度高及其它惡劣環境下工作等特點。

它們被廣泛應用于軋鋼,煉焦,造船,礦山及起重,運輸?shù)确矫孀魑恢每刂崎_關,或取代原有的滑道接觸器機械限位開關等,是替代國外進口的國產化產品,是實現控制信號無接觸傳輸?shù)睦硐氩考?/span>

技術參數：

1、技術指標

(1)接近開關的輸出信號：接點導通時電壓降應不大于0.5V(灌入電流1A)；接點斷開時，輸出電阻應不小于100KΩ(施加電壓直流12V為例)；

(2)接點形式：常開+常閉；【記憶式】

(3)動作點距離：不小于120mm；（120-150）

(4)磁鋼尺寸：290mm×77mm×48mm；

(5)磁鋼磁感應強度：1900GS～3500GS；

(6)觸點容量：12V、24V、36V、110V、127V、220V/1A  (阻性負載)

2、使用環境條件

a) 周圍環境溫度:-25～+70℃；

b) 海拔不超過2000米；

c) 周圍環境溫度為25℃時，相對濕度95±5%；

d) 煤礦井下有甲烷、煤塵爆炸性混合物，但無破壞絕緣層的腐蝕性氣體場合及強磁場的工作環境。

產品說明：

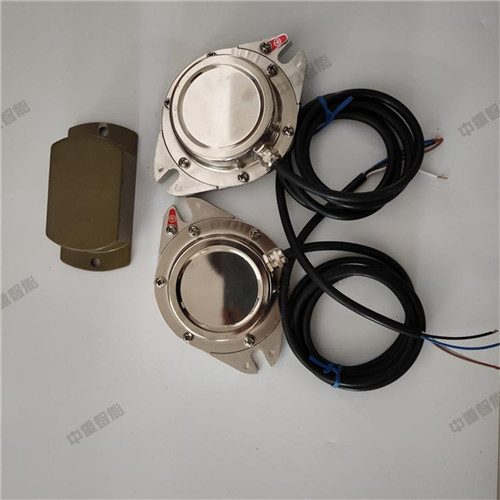

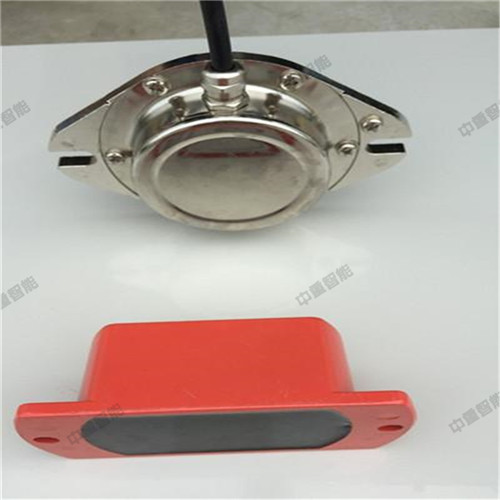

1、構成防爆磁接近開關是由磁體和開關觸頭兩個部分構成。磁體分為電磁體和永磁體兩種，根據控制的需要進行選擇。開關觸頭又分為常開接點，常閉接點及轉控接點三種形式，也是根據實際需要進行選擇。磁體和觸頭要裝在同一個軸線上，且二者間的距離在工作距離之內。在開關觸頭的周圍，不能有強磁場，以免造成影響。電磁體需要用直流電24V供電，開關觸頭的兩根引線要串接電源和負載，且不可只接電源而造成短接燒毀觸點。接線應盡量短，盡可能遠離其它配線
2、功能非記憶型磁接近開關，為非接觸的，具有通，斷或轉換功能，以便實現對位，限位和各種控制目的。

如何測定磁性接近開關的技術指標呢？

　　1 動作距離的測定：動作片正面靠近接近開關的感應面時,使得接近開關動作的距離是接近開關的較大動作距離,這個數據應該在產品的參數范圍內。

　　2 釋放距離的測定：動作片正面離開接近開關的感應面時,開關從動作變成了釋放時,動作片離開感應面的較大距離是釋放距離。同樣這個數據也應該在產品的參數范圍內。

　　3 回差H的測定：較大動作距離和釋放距離之差的值。 數據應在產品的參數范圍內

　　4 動作頻率測定：利用調速電機來帶動膠木圓盤,記得在圓盤上固定若干鋼片,之后調整動作片間和開關感應面之間的距離,盡量在開關動作距離的80%左右。準備好后,開始轉動圓盤,讓動作片靠近接近開關,這時啟動電機,慢慢的提高轉速,在轉速與動作片的乘積與頻率計數相等的條件下,之后直接在頻率計讀出開關的動作頻率。
