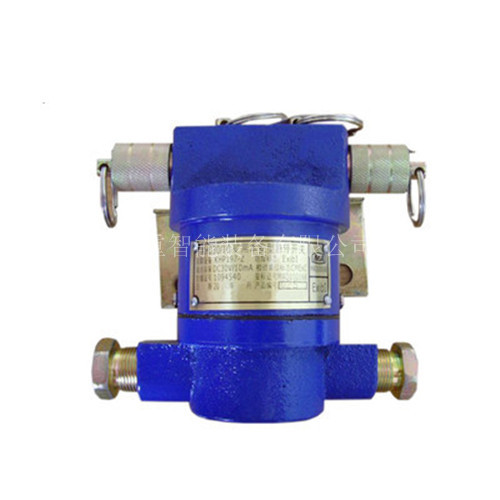

KHJ30/10礦用本安型急停開關用途

KHJ30/10礦用本安型急停開關適用于煤礦井下、可實現帶式輸送機事故時緊急停車用，適用于煤礦有瓦斯、煤塵爆炸危險的環境與礦用帶式輸送機保護裝置主機配套使用。

KHJ30/10礦用本安型急停開關含義

K--開關

H--本安型

J---緊急停止

KHJ30/10礦用本安型急停開關使用環境

使用環境條件,裝置在下列條件下可靠工作

a．周圍環境溫度為0℃～+40℃；

b．周圍空氣相對濕度不大于95%（+25℃）；

c．海拔不超過2000m；壓力范圍86～106Kpa；

d．含有沼氣、甲烷爆炸性的混合物礦井中；

e．無顯著搖動和沖擊振動的地方；

f．無足以腐蝕金屬和破壞絕緣的氣體和蒸汽的場所；

KHJ30/10礦用本安型急停開關工作原理

礦用本安型急停開拉桿受動作力作用后立即動作輸出控制信號并鎖定，必須在人工復位后方可解鎖。

KHJ30/10礦用本安型急停開關安裝使用

1.用戶可根據需要選擇電纜外徑8～10mm的礦用橡套電纜3×1.5接線,與主機的距離<1km，使用礦用橡套電纜，其分布電容小于0.1μF/km、分布電感小于1mH/km。

2.沿帶式運輸機安裝急停，并把相鄰兩個急停開關的動作拉環用鐵絲（鋼絲繩）連接起來。

3.帶式輸送機事故解除后必須在人工復位后解鎖，急停開關才能恢復正常狀態.

KHJ30/10礦用本安型急停開關主要技術參數

接點容量：30V/10A；

振動、沖擊后≤0.2Ω；

接點接觸電阻≤0.1Ω，

動作行程：40-80mm

動作力：50～100N

復位力：40～80N

動作性能:急停開關任一邊的驅動拉環上向外施加作用力時，

急停開關內的接點狀態應翻轉，并能自鎖；在相應的復位拉環上向外施加作用力時，急停開關內的接點狀態應復原；

外形尺寸：165mm×90mm×160mm；質量：2kg。
